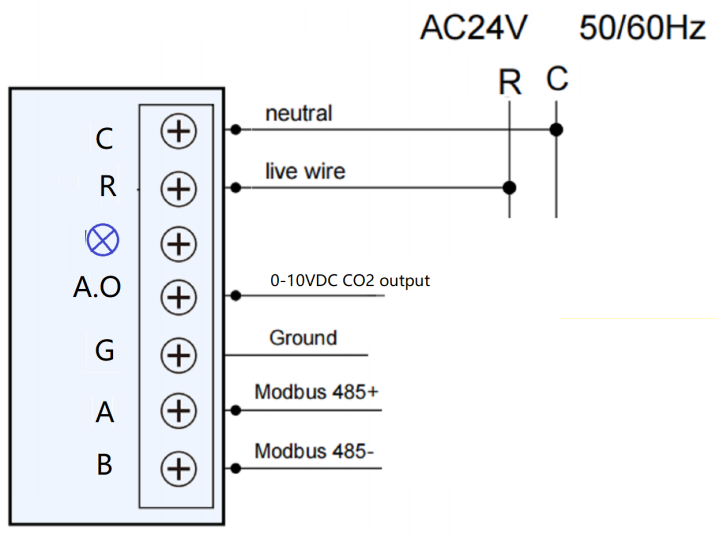

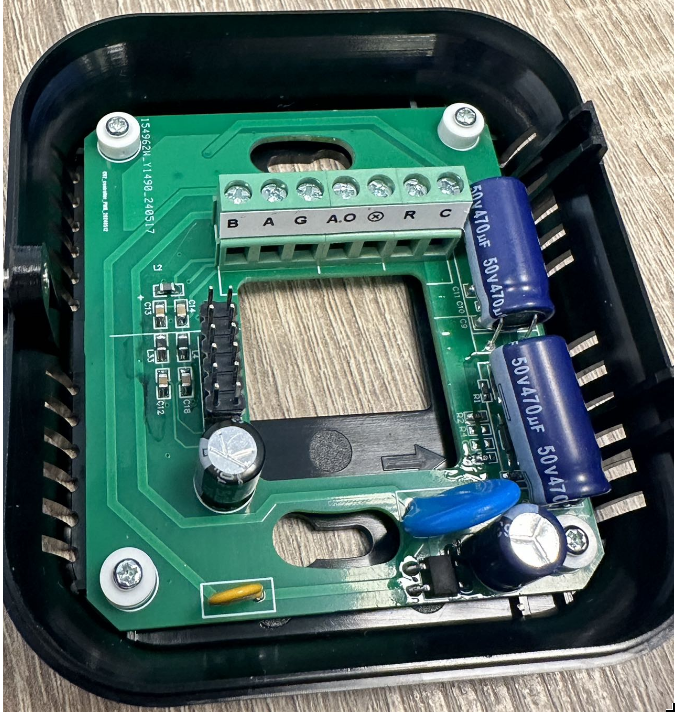

AirCheq Touch SE modbus variant aansluitschema

AirCheq Touch SE modbus variant aansluitschema

sensor is standaard voorzien van WiFi voor het online uitlezen:





Communication Protocol Definitions:

Number

Specification

Protocol Definition

1

Media

RS485

2

Baud Rate

9600BPS(Default)

3

Byte format

1 start bit +8 data bit +1 stop bit

4

Parity

None

5

Address

1-254

6

Data format

Modbus RTU/TCP











0    03         Data Unit:

Code

Address

Specification

Details

3

0

RoomTemp

0-500 (235: 23.5 degrees）

3

1

Humidity

0-100

3

2

CO2

0-9999

3

3

SysYear

0-99

3

4

SysMonth

1-12

3

5

SysDate

0-31

3

6

SysHour

0-23

3

7

SysMin

0-59

3

8

SysSec

0-59

3

9

Sysformat

0: am ; 1 :pm

3

10

Time format

0:24Hour  1:12Hour

3

11

Light sensor Lumin level

 0 -10000

3







3







 S  0




3/16  Data Unit:

Code

Address

Specification

Details

3\16

30-39

DeviceName

Customer define device name/Number 10 charaters

3\16

 40

Temperature Format

1:F, 0:C

3\16

 41

Co2 calibration

0-500 (235: 23.5 degrees）

3\16

 42

Status

1:on, 0:off

3\16

 43

System Mode

1: usb

2：valve

3. fan

3\16

 44

Year

0-99

3\16

 45

Month

1-12

3\16

 46

Day

0-31

3\16

 47

hour

0-23

3\16

 48

Min

0-59

3\16

 49

Am,pm

0:am  1:pm

3\16

 50

Backlight Auto dim enable

1: enabled ; 0 : disabled

3\16

 51

Backlight brightness

6-94

3\16

 52

Co2 set Min

400-4500, step is 50

3\16

 53

Co2 set Max

400-4500, step is 50

3\16

 54

CO2 alert High setpoint

alert Low - 4500

3\16

 55

CO2 alert Low setpoint

450 -  alert High

3\16

 56

Touch lock enable

0:No 1:Yes

3\16

 57

Lock Pin_1

0'-'9'

3\16

58

Lock Pin_2

0'-'9'

3\16

 59

Lock Pin_3

0'-'9'

3\16

 60

Lock Pin_4

0'-'9'

3\16

 61

CO2_Valve running time

10-120 seconds

3\16

 62

CO2_Sensor running Time

10-120 seconds

3\16

 63

Schedule Mode

0:weekday/weekend,

1:7days,

2:24hrs,

3:none

3\16

 64

Calibrate Co2 sensor

1: calibrate CO2 sensor

16

65-100

reserved

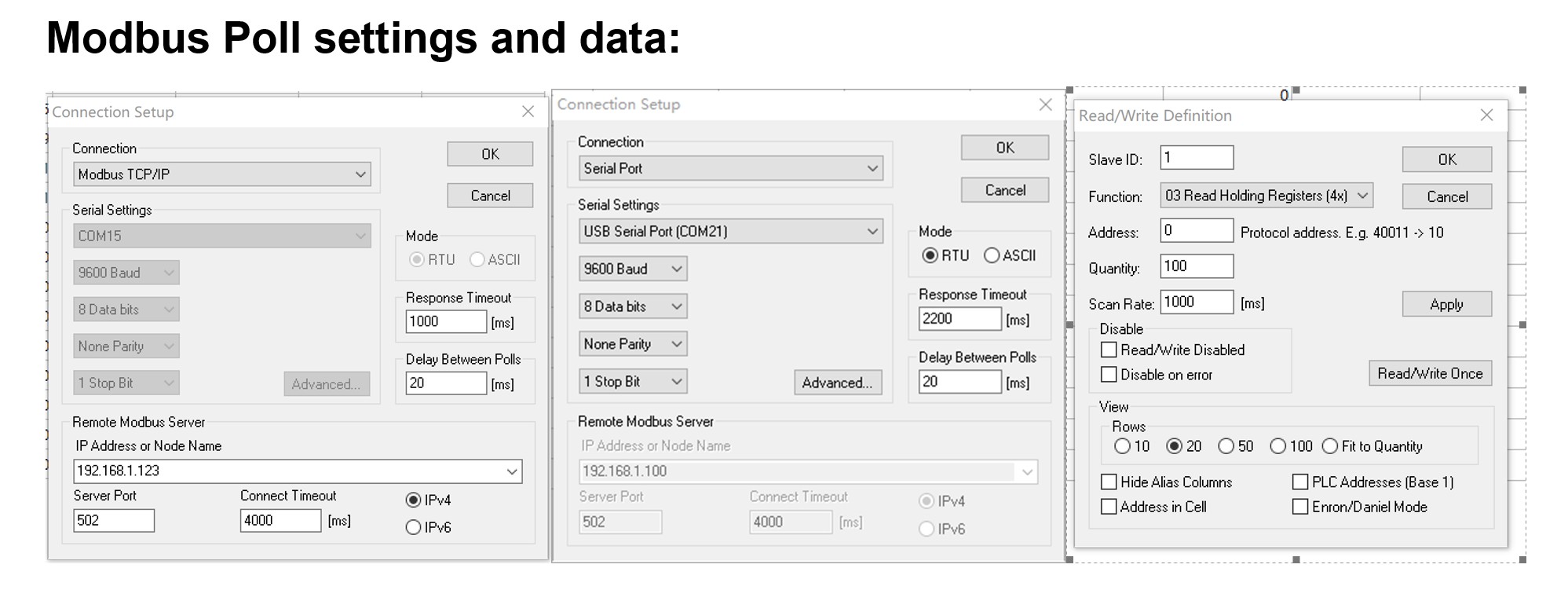

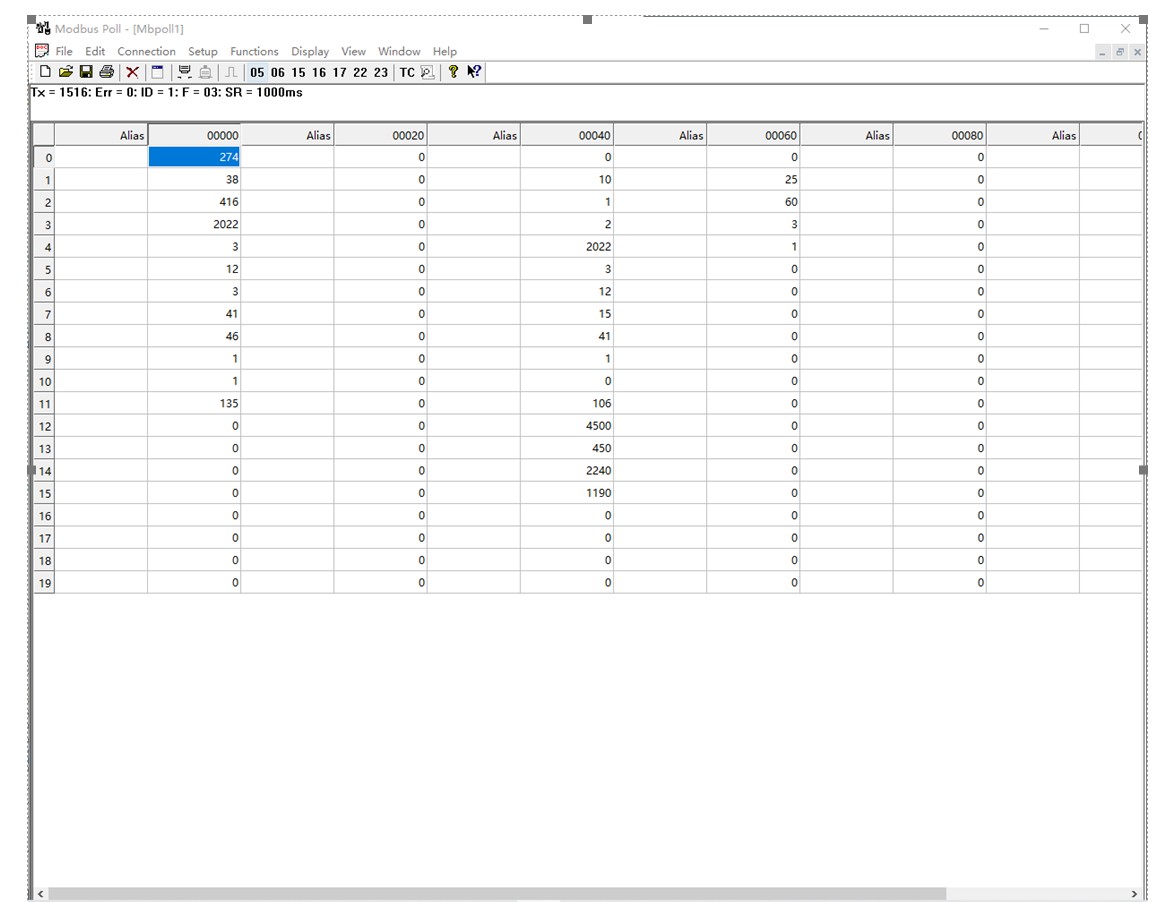

 Modbus Poll settings and data:








 Modbus Poll settings and data:

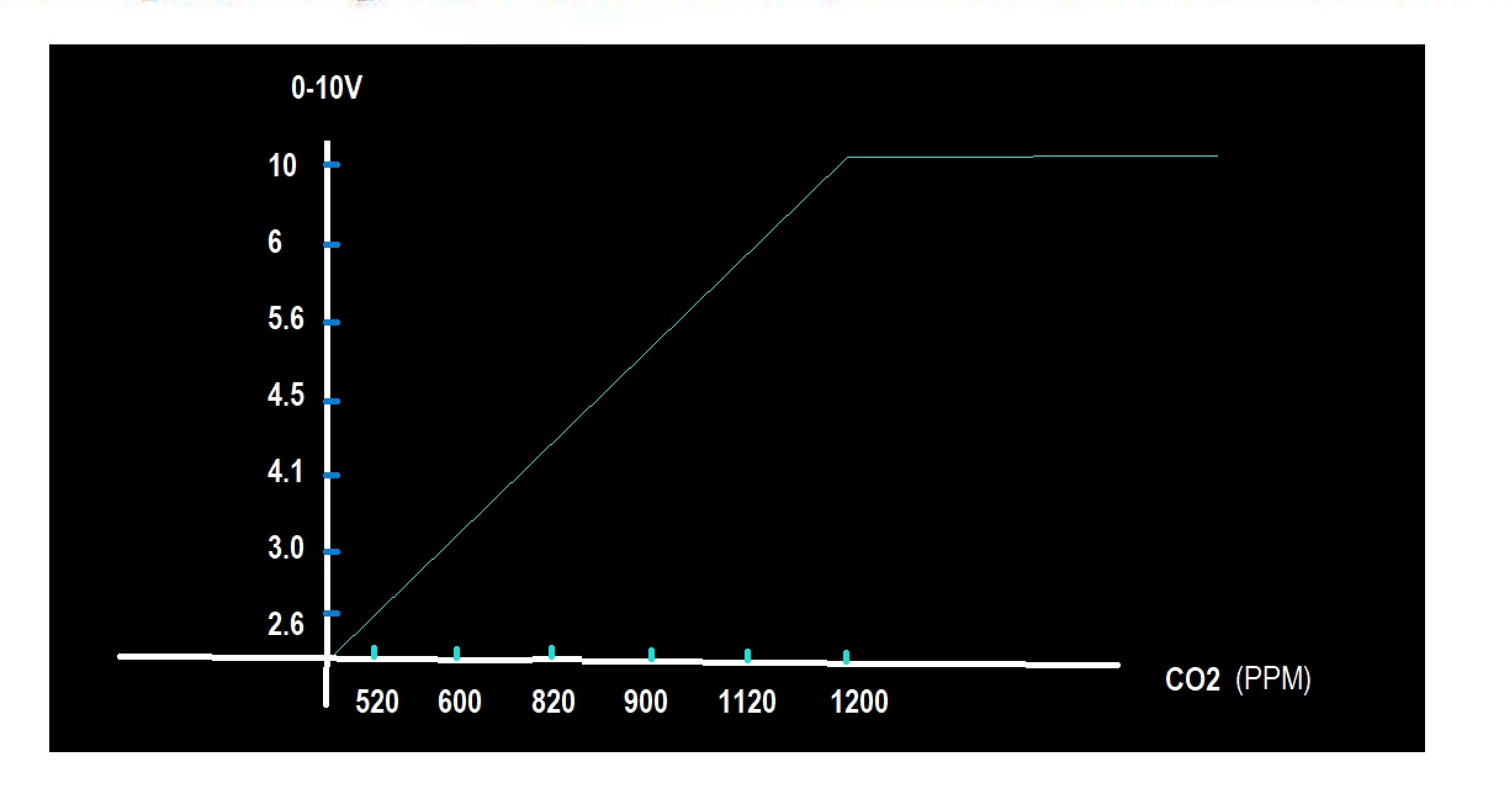

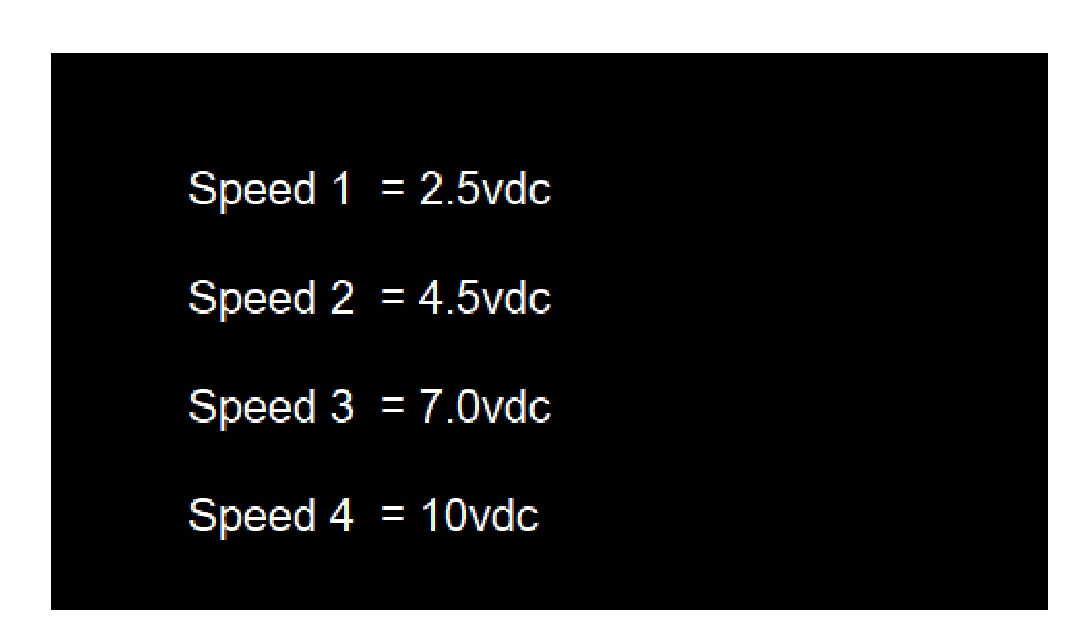

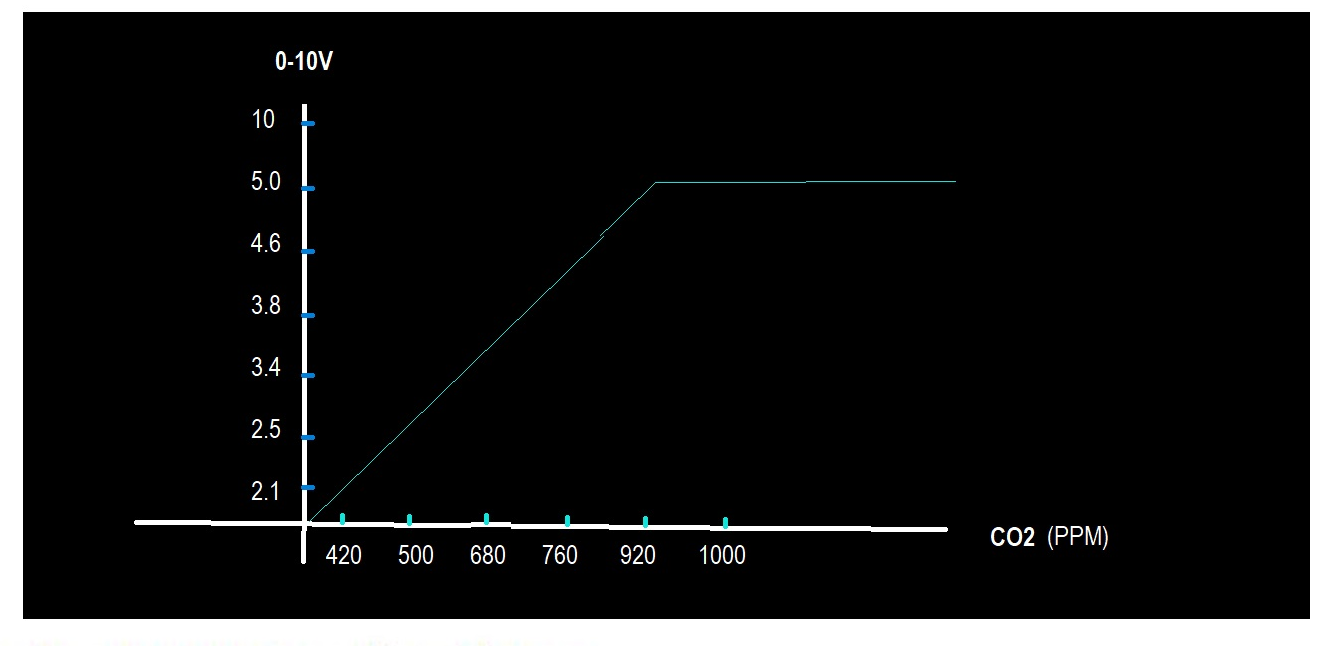

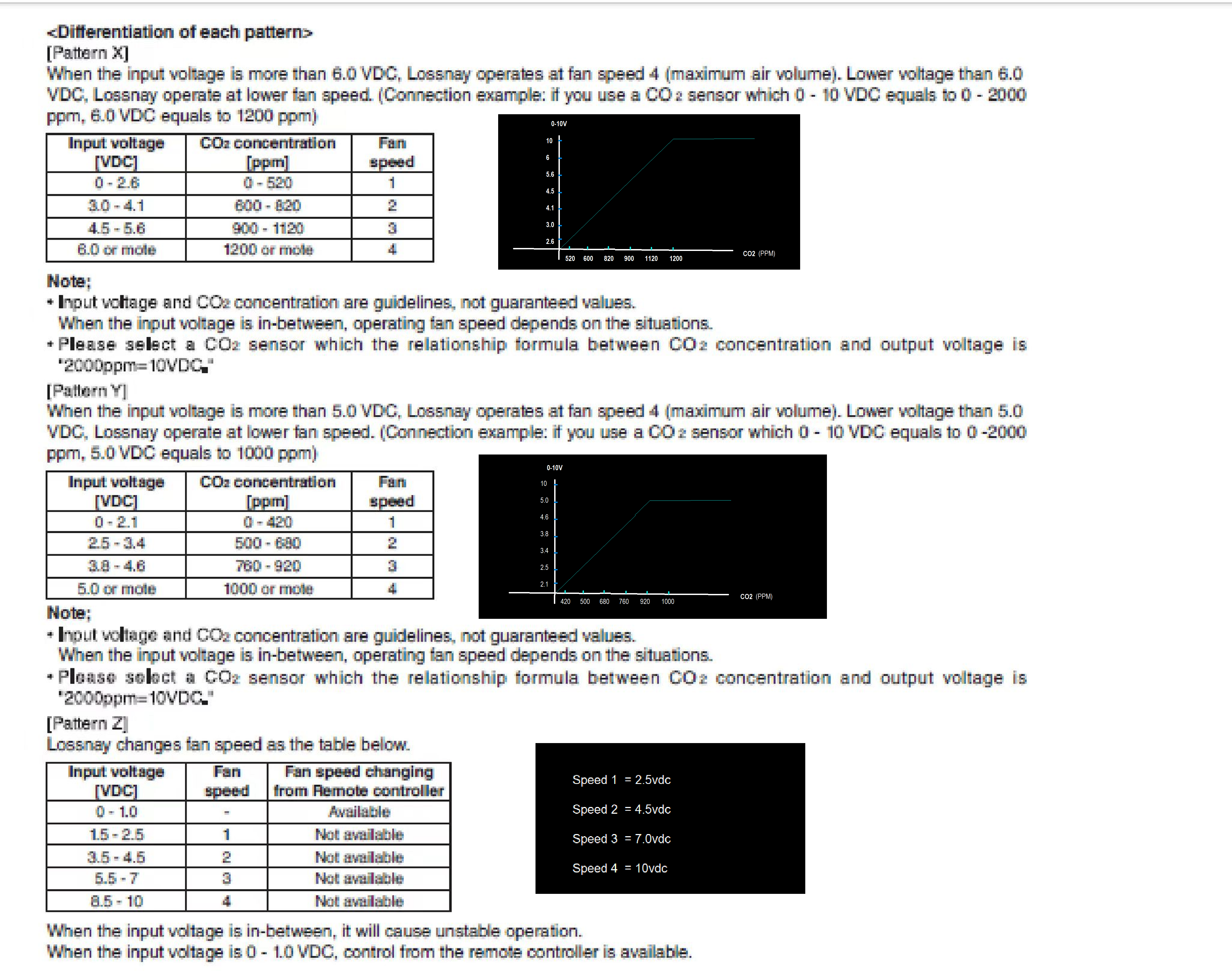

0-10vdc
