Stap 1. Open de doos , zet de antenne erop en verbindt de router met de stroom. (Haal hiervoor het achterklepje eraf)

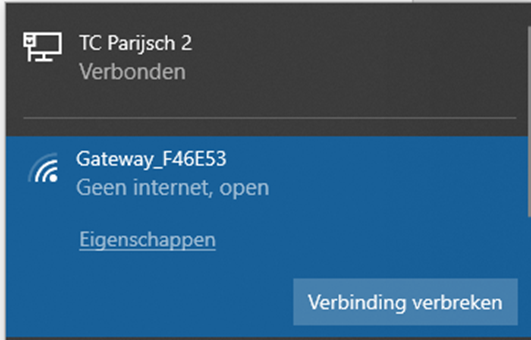

Stap 2. Verbindt met de router via de wifi van de PC. Plak een sticker met de routernaam op de router. Zo kan je eenvoudig de juiste terugvinden.

Ga naar 192.168.1.1 en log in met

Gebruikersnaam: admin

Wachtwoord: password

-selecteer external antenna



Verander password naar: vraag op via de mail



Log opnieuw in met de nieuwe gegevens.

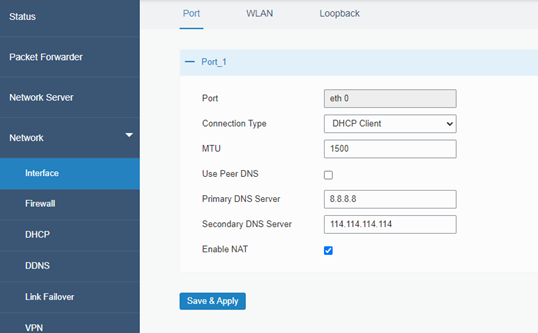

Stap 3. Klik op Network -> Interface

Zet de connection type op DCHP Client. Klik op save & apply.

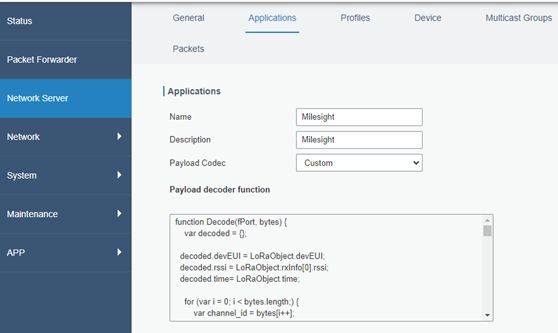

Stap 4. Ga naar Network Server -> Applications

Klik op de +

Vul het volgende in:

Name: Milesight

Description: Milesight

Payload codec: custom

Vul dit bij payload decoder function in:



function Decode(fPort, bytes) {

    var decoded = {};



  decoded.devEUI = LoRaObject.devEUI;

  decoded.rssi = LoRaObject.rxInfo[0].rssi;

  decoded.time= LoRaObject.time;



    for (var i = 0; i < bytes.length;) {

        var channel_id = bytes[i++];

        var channel_type = bytes[i++];



        // BATTERY

        if (channel_id === 0x01 && channel_type === 0x75) {

            decoded.battery = bytes[i];

            i += 1;

        }

        // TEMPERATURE

        else if (channel_id === 0x03 && channel_type === 0x67) {

            decoded.temperature = readInt16LE(bytes.slice(i, i + 2)) / 10;

            i += 2;

        }

        // HUMIDITY

        else if (channel_id === 0x04 && channel_type === 0x68) {

            decoded.humidity = bytes[i] / 2;

            i += 1;

        }

        // PIR

        else if (channel_id === 0x05 && channel_type === 0x00) {

            decoded.pir = bytes[i] === 1 ? "trigger": "idle";

            i += 1;

        }

        // LIGHT

        else if (channel_id === 0x06 && channel_type === 0xCB) {

            decoded.light_level = bytes[i];

            i += 1;

        }

        // CO2

        else if (channel_id === 0x07 && channel_type === 0x7D) {

            decoded.co2 = readUInt16LE(bytes.slice(i, i + 2));

            i += 2;

        }

        // TVOC

        else if (channel_id === 0x08 && channel_type === 0x7D) {

            decoded.tvoc = readUInt16LE(bytes.slice(i, i + 2));

            i += 2;

        }

        // PRESSURE

        else if (channel_id === 0x09 && channel_type === 0x73) {

            decoded.pressure = readUInt16LE(bytes.slice(i, i + 2)) / 10;

            i += 2;

        }

        // HCHO

        else if (channel_id === 0x0A && channel_type === 0x7D) {

            decoded.hcho = readUInt16LE(bytes.slice(i, i + 2)) / 100;

            i += 2;

        }

        // PM2.5

        else if (channel_id === 0x0B && channel_type === 0x7D) {

            decoded.pm2_5 = readUInt16LE(bytes.slice(i, i + 2));

            i += 2;

        }

        // PM10

        else if (channel_id === 0x0C && channel_type === 0x7D) {

            decoded.pm10 = readUInt16LE(bytes.slice(i, i + 2));

            i += 2;

        }

        // O3

        else if (channel_id === 0x0D && channel_type === 0x7D) {

            decoded.o3 = readUInt16LE(bytes.slice(i, i + 2)) / 100;

            i += 2;

        }

        // BEEP

        else if (channel_id === 0x0E && channel_type === 0x01) {

            decoded.beep = bytes[i] === 1 ? "yes" : "no";

            i += 1;

        } else {

            break;

        }

    }



    return decoded;

}



/* ******************************************

 * bytes to number

 ********************************************/

function readUInt16LE(bytes) {

    var value = (bytes[1] << 8) + bytes[0];

    return value & 0xffff;

}



function readInt16LE(bytes) {

    var ref = readUInt16LE(bytes);

    return ref > 0x7fff ? ref - 0x10000 : ref;

}

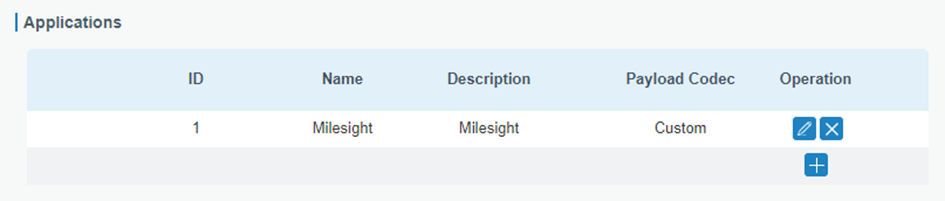

Klik op Save.

Klik op het pen symbooltje om verder in te stellen.

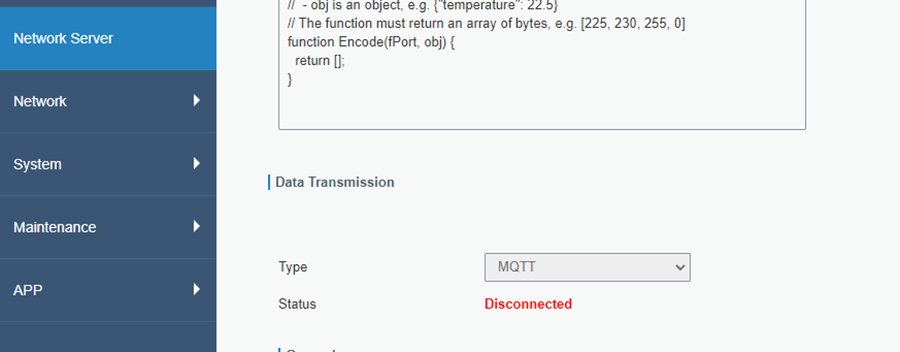

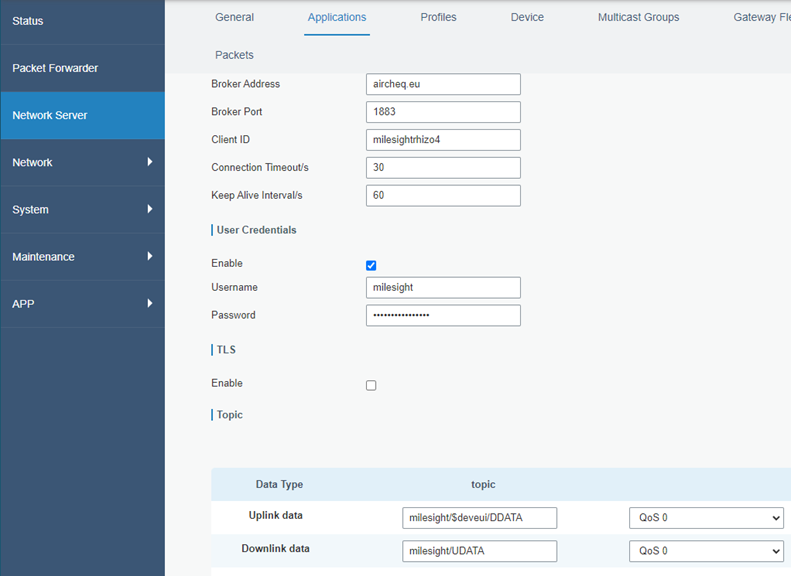

Klik bij Data Transmission op de +



Type MQTT



Broker address: aircheq.eu

Broker port: 1883

Client ID: milesight(naam locatie)  , bijv. Milesightrhizo1



User credentials Enable

Username: milesight

Password: 5S8fQb9lr38bek9D



Uplink data: milesight/$deveui/DDATA

Downlink data: milesight/UDATA



Klik op Save.





Stap 5. Ga naar Network Server-> Profiles

Klik op de +

Geef deze een naam bijv milesight.

Klik op save.



Stap 6. Ga naar System->General settings-> System Time

Zet deze op 1 Netherlands (Amsterdam) en klik op save.



Stap 7. Ga naar System-> Device management



Open een 2^e internetpagina. Ga naar: https://devicehub.milesight-iot.com/

Login met:

Gebruikersnaam: info@airteq.eu

Wachtwoord: Airteq0345

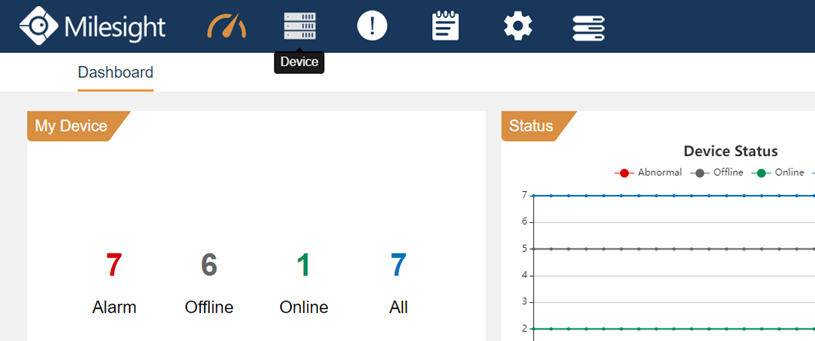

Klik op device



Klik op ‘Add’

Name: locatie(router1) bijv. Rhizo1

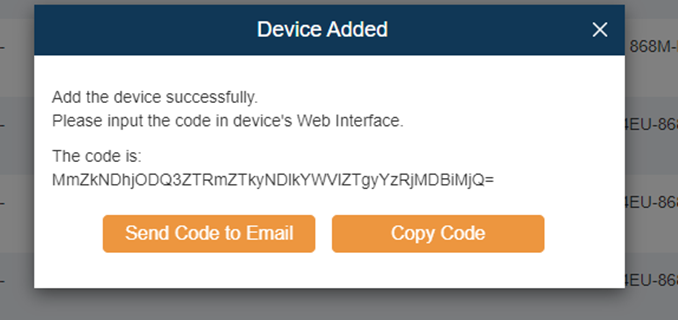

Klik nogmaals op ‘Add’



Kopieer deze code en ga terug naar de webpagina van de router.

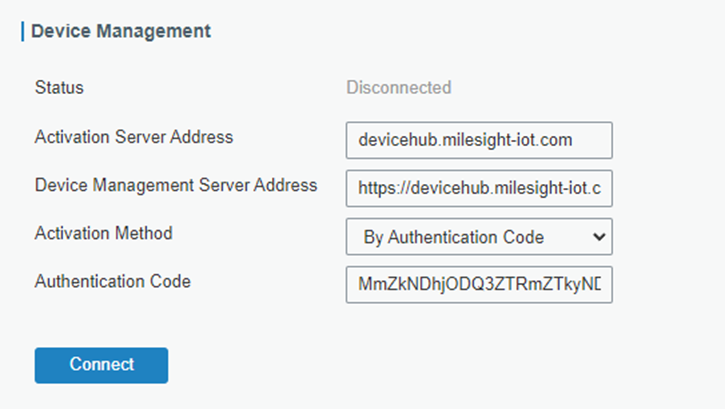

Activation server address: devicehub.milesight-iot.com

Device management server address: https://devicehub.milesight-iot.com/acs



Klik op connect.



________________________________________________________________________________



Er kan vanaf nu op afstand worden ingelogd op de router.

Verbindt de router met een lan kabel en wacht tot het ETH lampje gaat branden.



Je kan via de IOT Hub nu inloggen op de router in plaats van via wifi. Dit werkt namelijk niet goed wanneer de router eth verbinding heeft.

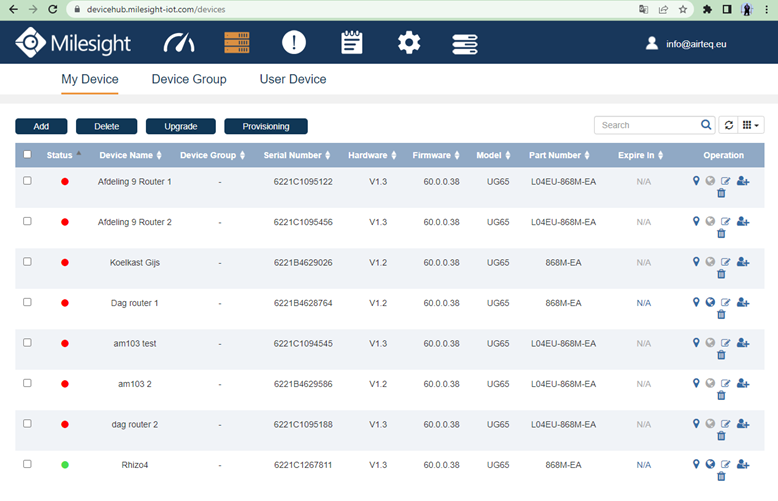

Klik op de wereldbol van de nieuwe router.

Selecteer een tijd en klik op visit. Klik op de link die is gegenereerd.





Log in op de router en ga naar Network Server-> Applications

Klik op het pen symbool -> data transmission en klik nog een keer op het pen symbool.



Controleer of de status ‘Connected is’.

Niet werkend.





Wanneer het werkend is, is de router goed ingesteld.

Zo niet, controleer de instellingen.
